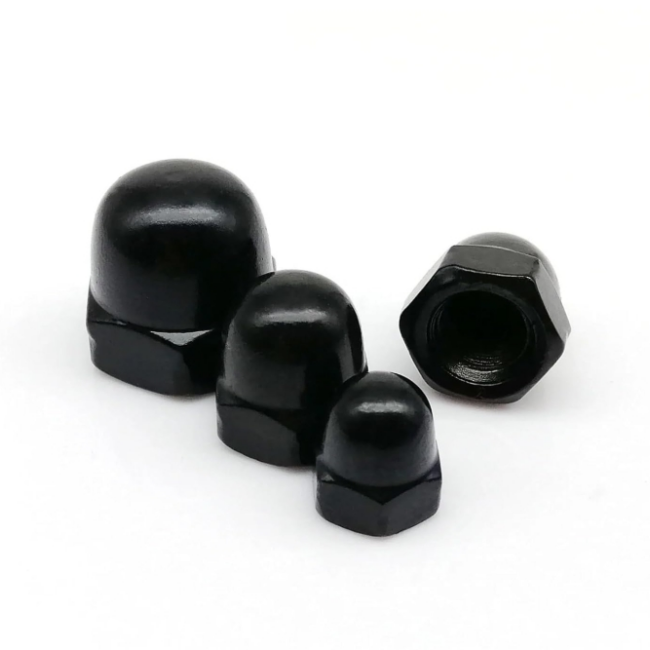

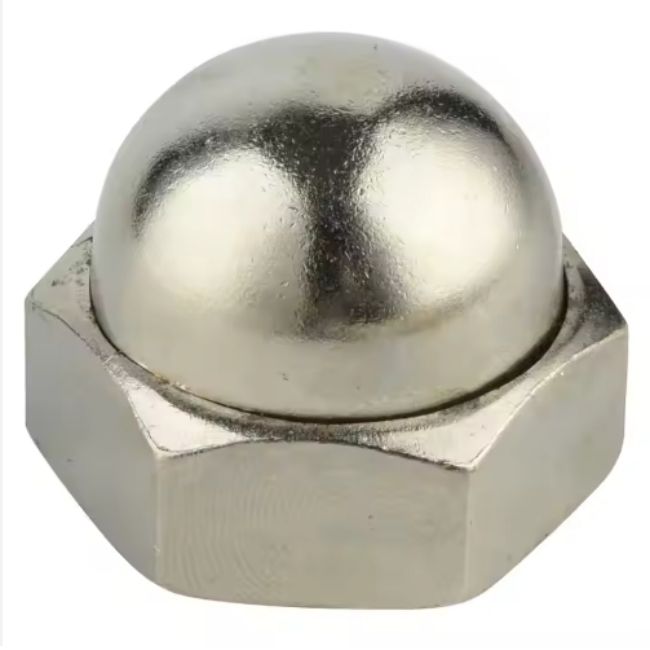

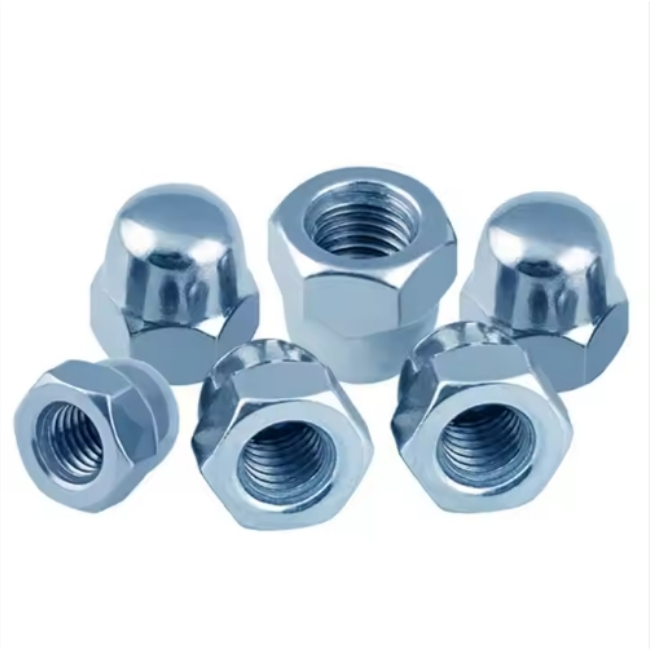

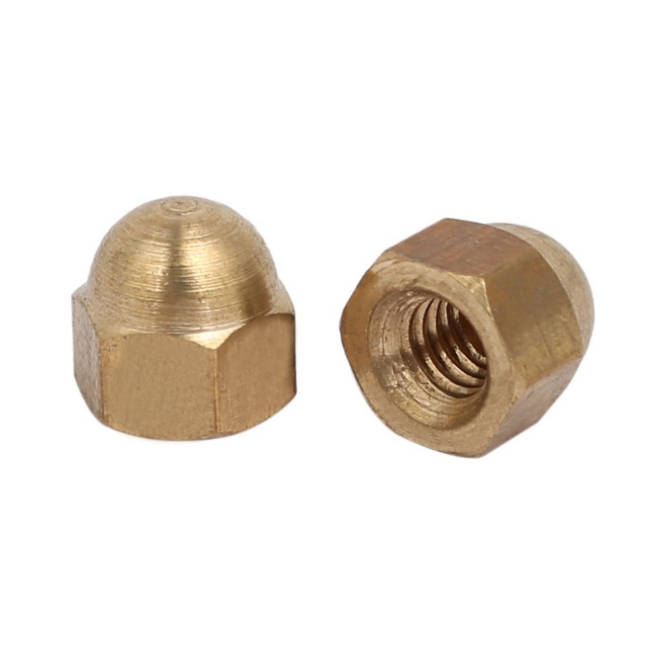

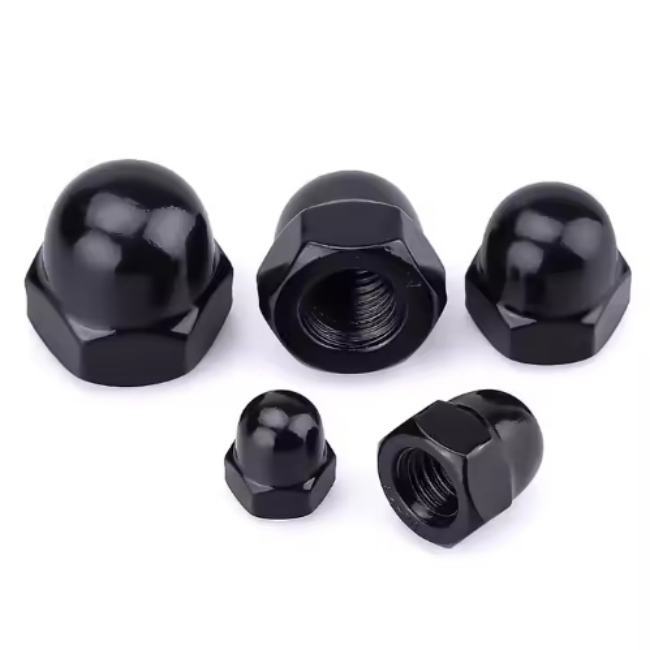

DIN1587 Hexagon Dome Cap Nuts

DIN1587 Hexagon Dome Cap Nuts

Send email to us

Product Detail

Product Specification

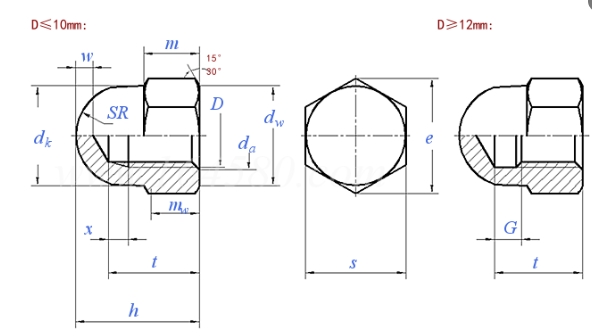

螺纹规格					M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
D
P		粗牙			0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
		细牙1			/	/	/	1	1.25	1.5	1.5	1.5	2	2	2	2
		细牙2			/	/	/	/	1	1.25	/	/	1.5	1.5	1.5	/
da		最大值			4.6	5.75	6.75	8.75	10.8	13	15.1	17.3	19.5	21.6	23.7	25.9
da		最小值			4	5	6	8	10	12	14	16	18	20	22	24
dk		最大值			6.5	7.5	9.5	12.5	15	17	20	23	26	28	33	34
dw		最小值			5.9	6.9	8.9	11.6	14.6	16.6	19.6	22.5	24.9	27.7	31.4	33.3
e		A级	最小值		7.66	8.79	11.05	14.38	17.77	20.03	23.35	26.75	30.14	33.53	37.72	39.98
e		B级	最小值		7.5	8.63	10.89	14.2	17.59	19.85	22.78	26.17	29.56	32.95	37.29	39.55
x		粗牙	最大值		1.4	1.6	2	2.5	3	3.5	4	4	5	5	5	6
x		细牙	最大值		/	/	/	2	2.5	3	3	3	4	4	4	4
G		粗牙	最大值		2.75	3	3.7	4.9	5.6	6.4	7.3	7.3	9.3	9.3	9.3	10.7
G		细牙	最大值		/	/	/	3.7	4.9	5.6	5.6	5.6	7.3	7.3	7.3	7.3
h		最大值=公称			8	10	12	15	18	22	25	28	32	34	39	42
		A级	最小值		7.64	9.64	11.57	14.57	17.57	21.48	24.48	27.48	31.38	33.38	38.38	41.38
		B级	最小值		7.42	9.42	11.3	14.3	17.3	21.16	24.16	27.16	31	33	38	41
m		最大值			3.2	4	5	6.5	8	10	11	13	15	16	18	19
m		最小值			2.9	3.7	4.7	6.14	7.64	9.64	10.3	12.3	14.3	14.9	16.9	17.7
mw		最小值			2.32	2.96	3.76	4.91	6.11	7.71	8.24	9.84	11.44	11.92	13.52	14.16
SR		≈			3.25	3.75	4.75	6.25	7.5	8.5	10	11.5	13	14	16.5	17
s		最大值=公称			7	8	10	13	16	18	21	24	27	30	34	36
		A级	最小值		6.78	7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67	33.38	35.38
		B级	最小值		6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16	33	35
t		最大值			5.74	7.79	8.29	11.35	13.35	16.35	18.35	21.42	25.42	26.42	29.42	31.5
t		最小值			5.26	7.21	7.71	10.65	12.65	15.65	17.65	20.58	24.58	25.58	28.58	30.5
w		最小值			2	2	2	2	2	3	4	4	5	5	5	6
千件重kg		粗牙			1.5	2.2	4.6	8.9	20.1	28.3	39.7	54.3	79.1	104	/	216
千件重kg		细牙			/	/	/	11	20.1	28.3	39.7	54.3	95	104	/	216
